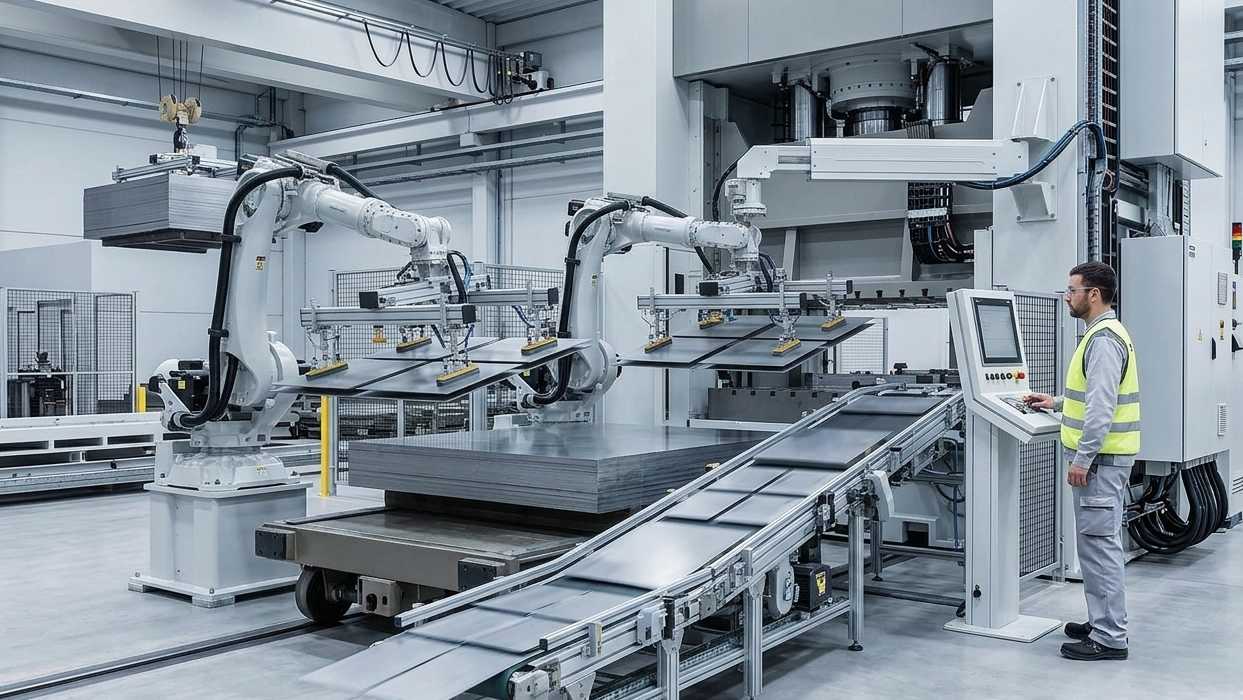

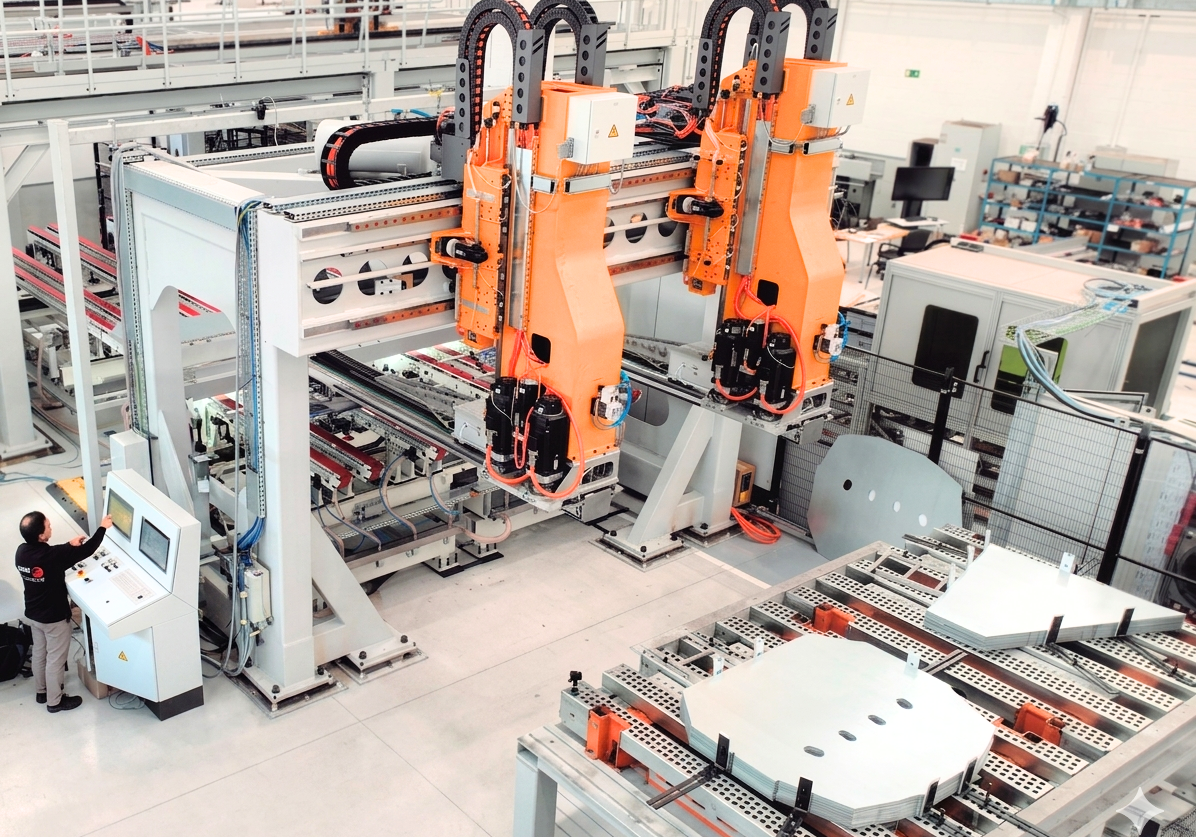

Alimentación de formatos de alta velocidad
El Frente de Línea de Fagor Arrasate garantiza una alimentación rápida, precisa y totalmente automatizada de formatos hacia la primera prensa, permitiendo operar a altas cadencias. La instalación puede trabajar con materiales de acero y aluminio en configuración de simple o doble formato, y en orientación en línea o en paralelo.
Equipado con feeder de desapilado de última generación, garra de ventosas universal y sistema avanzado de centraje y carga a prensa.
Retos de nuestros clientes y cómo los resolvemos
Manipulación estable de grandes pilas de chapa → El sistema de carga automática de pilas y carros desplazables garantiza una alimentación segura y continua durante toda la producción.
Dificultad para alimentar formatos a altas velocidades → Nuevo sistema de carga de alto requerimiento que permite separar y manipular formatos individuales o múltiples manteniendo la estabilidad.
Alimentación hacia la prensa → Las cintas de avance y sistemas de centraje con visión artificial aseguran un transporte suave y un posicionamiento preciso de cada formato.
No dependencia de utillajes específicos para cada formato → La garra de ventosas universal se adapta automáticamente a diferentes dimensiones de chapa en menos de 3 minutos, eliminando cambios complejos.
Separadores de formatos → El sistema de recogida de los formatos desde la pila exige su separación. Esta separación se consigue mediante imanes para materiales ferromagnéticos y sopladores no ferríticos (aluminio y similares). Adicionalmente, se colocan topes laterales para conseguir que la pila no se desplace durante la separación. Todo este sistema dispone de ajuste automático.
Precisión en el centrado y carga a prensa → El sistema de centrado y carga a prensa (CFW) asegura un posicionamiento preciso de los formatos antes de cada ciclo.
Rendimiento del frente de línea
Hasta 18 Formatos/min Con configuración de un solo feeder
Hasta 20 Formatos/min Con configuración de doble feeder sincronizado
3 min Ajuste de garra universal Adaptación automática sin utillajes específicos
Módulos del frente de línea

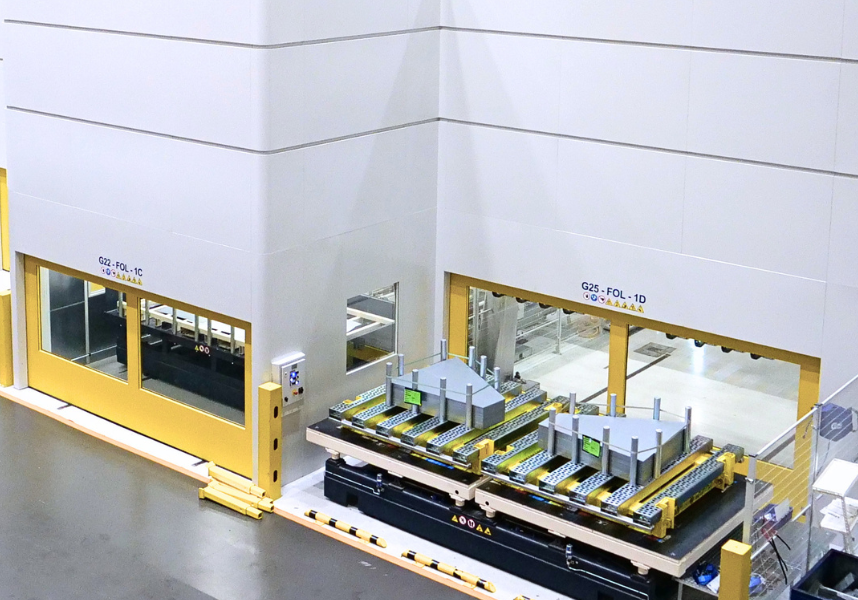

Manipulación inicial de formatos
El sistema automatiza la alimentación de la pila de formatos y la separación de formatos de acero y/o aluminio, simples o doble para su posterior descarga. Un carro desplazable posiciona la pila dentro del cargador y una vez elevado se separan los formatos para su recogida por el feeder. Al finalizar la pila, el carro sale para garantizar una recarga segura y continua.

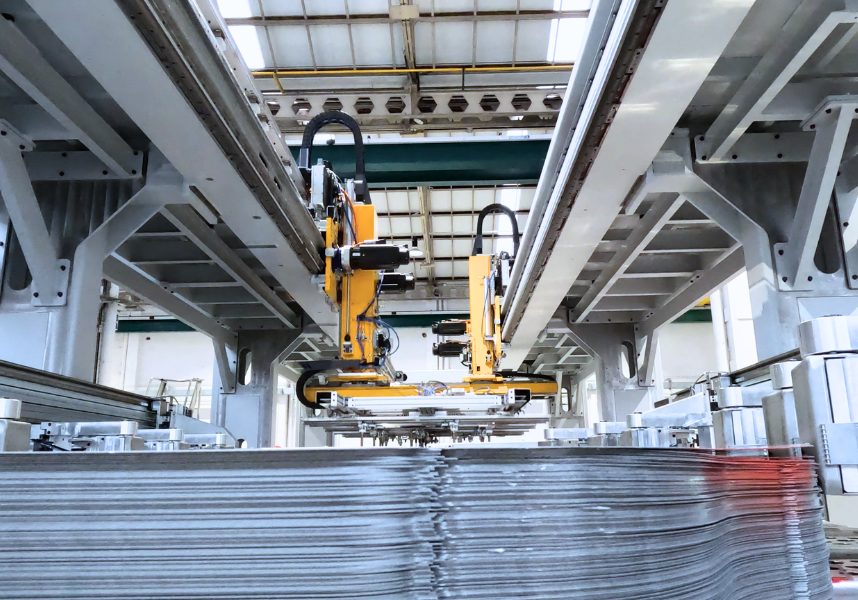

Feeder de desapilado (Destacker)
El feeder automatiza la recogida de formatos y carga posterior de estos en cintas, para su posterior transferencia a la zona de centraje. Permite manipular formatos en configuraciones de uno o dos feeders, adaptándose a distintas necesidades de producción. Su diseño patentado optimiza la productividad sin comprometer la estabilidad ni la calidad en la manipulación.

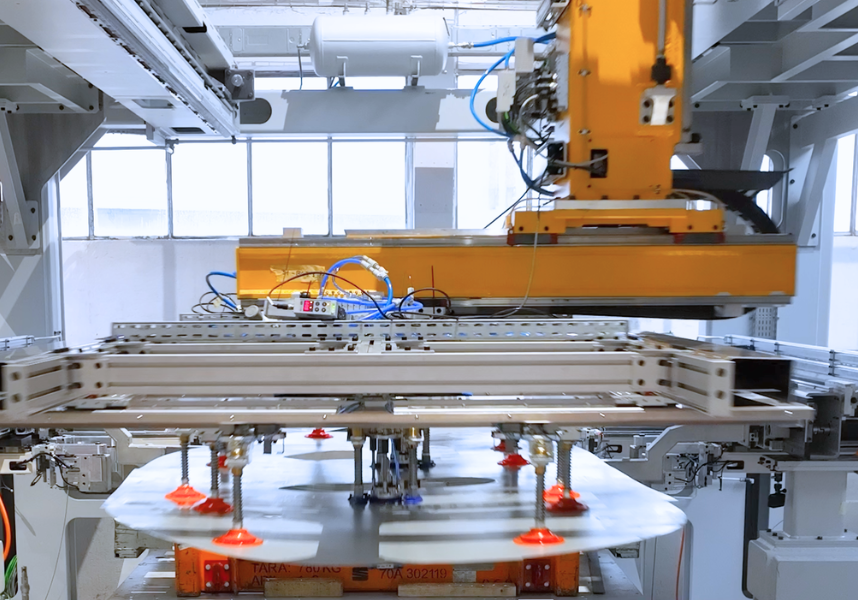

Garra de ventosas universal
El sistema se ajusta automáticamente a las diferentes dimensiones de los formatos en menos de 3 minutos, eliminando la necesidad de utillajes específicos para cada formato. Su diseño aporta mayor versatilidad y agilidad en los cambios de referencia, reduciendo paradas, mejorando la flexibilidad y reduciendo costes.

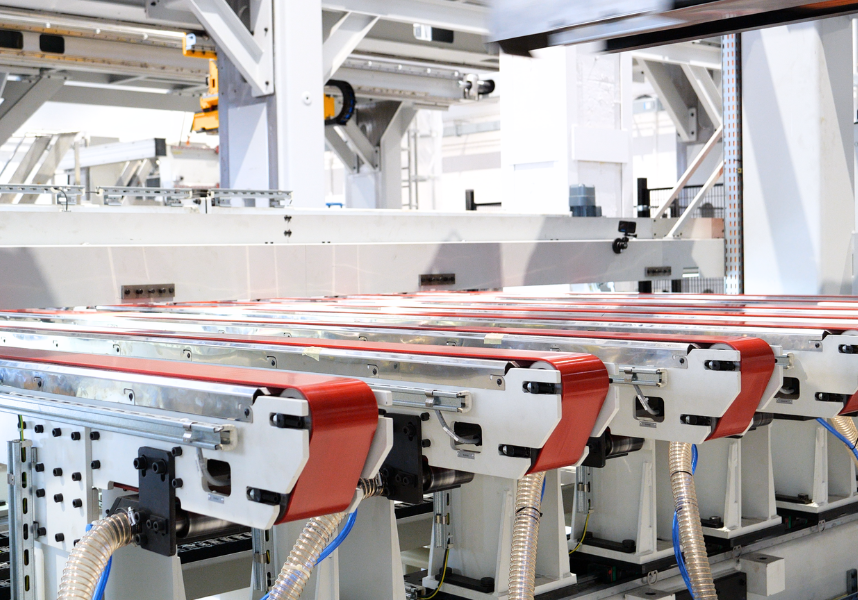

Cintas de Avance y Localización de Formatos
Las cintas transportan cada formato desde el destacker hasta la prensa de forma suave y controlada, garantizando un flujo continuo sin dañar la superficie del formato. Gracias a la integración de visión artificial, el sistema detecta la posición y orientación de cada formato y con ello permite la corrección posterior antes de la carga del formato en prensa.
Centraje y carga a prensa (CFW)
El sistema permite la carga múltiple de 1 o 2 formatos simultáneamente en la prensa, maximizando la productividad en cada ciclo. Sus diferentes grados de libertad garantizan un centrado preciso durante el avance. Su composición basada en dos feeder permite su trabajo sincronizado en formatos grandes como de forma individual en formatos dobles tanto en paralelo como en línea.
