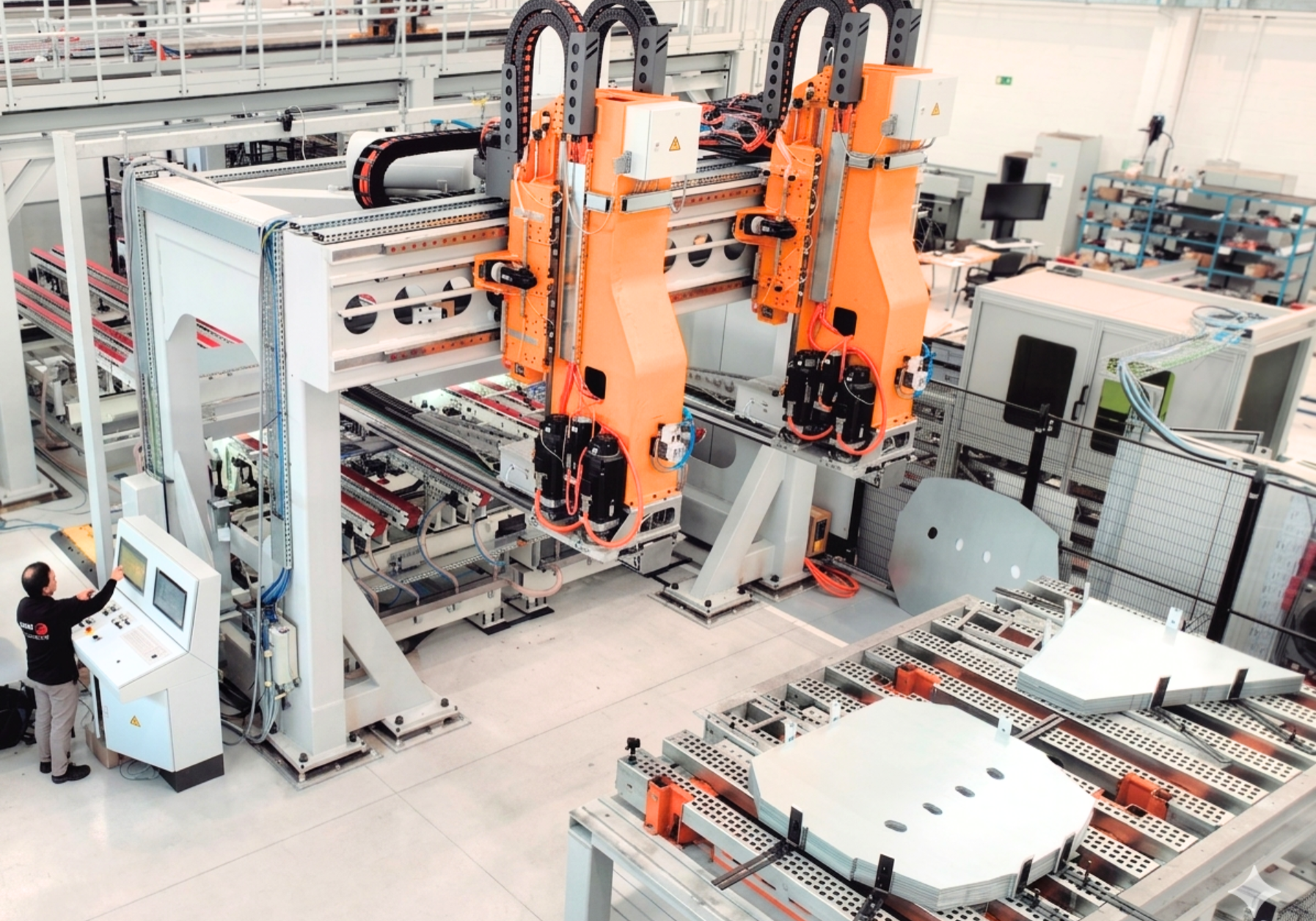

Hochgeschwindigkeits-Platinenzuführung
Der Linienanfang von Fagor Arrasate gewährleistet eine schnelle, präzise und vollautomatische Zuführung von Platinen zur ersten Presse und ermöglicht den Betrieb bei hohen Taktzahlen. Die Anlage kann Stahl- und Aluminiummaterialien in Einzel- oder Doppelplatinen-Konfiguration sowie in Inline- oder Parallelorientierung verarbeiten.
Ausgestattet mit modernstem Destacker-Feeder, universellem Sauggreifer und fortschrittlichem Zentrier- und Pressenbeladesystem.
Unsere Kundenherausforderungen – und wie wir sie lösen
Leistung des Linienanfangs
Bis zu 17 Platine/min Mit Einzel-Feeder-Konfiguration
Bis zu 20 Platine/min Mit synchronisierter Doppel-Feeder-Konfiguration
3 min Einstellung des universellen Sauggreifers Automatische Anpassung ohne spezifische Werkzeuge
Module des Linienanfangs
Erste Platinenhandhabung
Das System automatisiert die Zuführung des Platinenstapels und die Trennung von Stahl- und/oder Aluminiumplatinen – einzeln oder doppelt – für die anschließende Entnahme. Ein verfahrbarer Wagen positioniert den Stapel im Belader, und nach dem Anheben werden die Platinen für die Aufnahme durch den Feeder separiert. Ist der Stapel aufgebraucht, fährt der Wagen aus, um eine sichere und kontinuierliche Nachladung zu gewährleisten.
Destacker-Feeder
Der Feeder automatisiert die Entnahme der Platinen und ihre anschließende Übergabe auf die Bänder für den Weitertransport in den Zentrierbereich. Er kann Platinen in Konfigurationen mit einem oder zwei Feedern handhaben und passt sich damit an unterschiedliche Produktionsanforderungen an. Sein patentiertes Design optimiert die Produktivität, ohne Stabilität oder Handhabungsqualität zu beeinträchtigen.
Universeller Sauggreifer
Das System passt sich automatisch an unterschiedliche Platinenabmessungen in weniger als 3 Minuten an und macht spezifische Werkzeuge für jedes Format überflüssig. Sein Design erhöht die Vielseitigkeit und Agilität bei Referenzwechseln, reduziert Stillstände, verbessert die Flexibilität und senkt die Kosten.

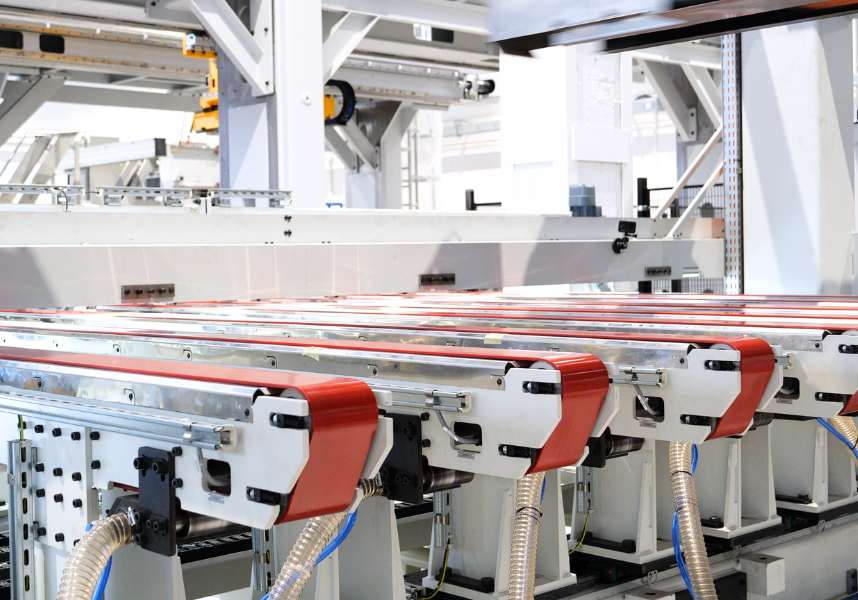

Transportbänder und Platinenlokalisierung
Die Bänder transportieren jede Platine schonend und kontrolliert vom Destacker zur Presse und gewährleisten einen kontinuierlichen Fluss, ohne die Oberfläche zu beschädigen. Dank der integrierten Bildverarbeitung erkennt das System Position und Orientierung jeder Platine und ermöglicht damit die anschließende Korrektur vor dem Einlegen in die Presse.
Zentrierung und Pressenbeladung (CFW)
Das System ermöglicht die Mehrfachbeladung der Presse mit 1 oder 2 Platinen gleichzeitig und maximiert so die Produktivität jedes Zyklus. Seine verschiedenen Freiheitsgrade gewährleisten eine präzise Zentrierung während des Vorschubs. Die auf zwei Feedern basierende Ausführung erlaubt sowohl den synchronisierten Betrieb bei großen Platinen als auch den Einzelbetrieb bei Doppelplatinen – sowohl parallel als auch inline.
Entdecken Sie die komplette Linie
Von dieser Automatisierung aus können Sie auf das Hauptprodukt und auf die Automatisierungssysteme zugreifen, die eine Tandem-Pressenlinie mit hoher Taktleistung vervollständigen.
VERWANDTES PRODUKT
Tandem Pressenlinie
Komplette Umformlösung für OEMs und TIER1-Zulieferer, entwickelt für eine höhere Produktionsleistung mit integrierter Linienautomatisierung.
ZUGEHÖRIGE AUTOMATISIERUNGEN
Zwischenpressen-Feeder
Transfersystem zwischen den Pressen, das die Taktleistung mit hoher Stabilität und Präzision aufrechterhält.
Automatisches Linienende (EoL)
Automatisches Auslauf- und Stapelsystem, das Effizienz, Sicherheit und Rückverfolgbarkeit gewährleistet.
